Cara menghitung torsi baut flange dilakukan dengan mengonversi gaya penjepit (bolt preload) yang dibutuhkan menjadi nilai torsi menggunakan rumus torque wrench yang mempertimbangkan diameter baut, faktor gesekan, dan gaya tarik baut. Perhitungan yang tepat sangat penting untuk mencegah kebocoran flange, menjaga integritas sistem perpipaan, serta meningkatkan keselamatan operasional pada fasilitas oil & gas dan industri berat.
Mengapa Perhitungan Torsi Baut Flange Sangat Penting?
Di industri minyak dan gas, kegagalan sambungan flange merupakan salah satu penyebab utama terjadinya kebocoran fluida proses. Banyak kasus menunjukkan bahwa kebocoran bukan disebabkan oleh kualitas gasket atau material flange, melainkan akibat kesalahan dalam proses pengencangan baut.
Torsi yang terlalu rendah (under-tightening) dapat menyebabkan gasket tidak menerima tekanan yang cukup untuk membentuk sealing yang efektif.
Sebaliknya, torsi yang terlalu tinggi (over-tightening) berpotensi menyebabkan:
- Kerusakan gasket.
- Yielding pada baut.
- Distorsi flange.
- Kerusakan ulir.
- Penurunan umur peralatan.
Dalam fasilitas refinery, LNG plant, petrochemical plant, maupun offshore platform, kesalahan tersebut dapat berujung pada insiden keselamatan yang serius.
Dasar Teori Perhitungan Torsi Baut Flange
Sebelum memahami rumus torque wrench, penting untuk mengetahui bahwa tujuan utama pengencangan baut bukanlah menghasilkan torsi, melainkan menghasilkan bolt preload atau gaya penjepit.
Bolt preload berfungsi untuk:
- Menekan gasket.
- Menjaga tekanan kontak antar flange.
- Menahan tekanan internal sistem.
- Mengurangi risiko kebocoran.
Hubungan Torsi dan Bolt Load
Secara umum hubungan tersebut dapat dituliskan sebagai:
T = K × F × D
Keterangan:
- T = Torque (Nm)
- K = Nut Factor atau Friction Factor
- F = Bolt Preload (N)
- D = Diameter nominal baut (m)
Rumus ini merupakan pendekatan yang banyak digunakan dalam industri sebelum dilakukan verifikasi lebih lanjut berdasarkan standar teknis yang berlaku.
Rumus Torque Wrench yang Umum Digunakan
Dalam praktik lapangan, engineer sering menggunakan formula berikut:
Torque (Nm) = K × Bolt Load × Diameter Baut
Contoh:
Data:
- Diameter Baut = 24 mm (0,024 m)
- Bolt Load = 150.000 N
- Nut Factor (K) = 0,18
Maka:
Torque = 0,18 × 150.000 × 0,024
Torque = 648 Nm
Artinya nilai pengencangan yang direkomendasikan berada pada kisaran 648 Nm dengan mempertimbangkan kondisi pelumasan dan spesifikasi baut.
Faktor yang Mempengaruhi Nilai Torsi
Banyak engineer beranggapan bahwa diameter baut adalah satu-satunya faktor penentu. Pada kenyataannya terdapat beberapa variabel yang sangat memengaruhi hasil perhitungan.
1. Diameter Baut
Semakin besar diameter baut, semakin besar torsi yang dibutuhkan untuk menghasilkan preload tertentu.
Contoh umum:
| Diameter Baut | Kisaran Torsi |
|---|---|
| M16 | Lebih rendah |
| M20 | Menengah |
| M24 | Tinggi |
| M30 | Sangat tinggi |
Nilai aktual harus mengacu pada spesifikasi material dan standar yang berlaku.
2. Material Baut
Material baut menentukan kemampuan menahan beban tarik.
Contoh material yang sering digunakan:
- ASTM A193 B7
- ASTM A193 B16
- ASTM A320 L7
- ASTM A453 Grade 660
- ASTM A193 B8M
Masing-masing memiliki nilai yield strength dan tensile strength yang berbeda sehingga memengaruhi preload yang diizinkan.
3. Faktor Gesekan (Nut Factor)
Faktor gesekan merupakan variabel yang paling sering menyebabkan perbedaan hasil pengencangan.
Secara umum:
| Kondisi Baut | Nilai K |
| Kering | 0,20 – 0,25 |
| Lubricated | 0,15 – 0,18 |
| Special Coating | 0,10 – 0,15 |
Perubahan kecil pada nilai K dapat menghasilkan perbedaan preload yang signifikan.
4. Jenis Gasket
Gasket yang berbeda membutuhkan tekanan duduk (gasket seating stress) yang berbeda pula.
Contoh:
- Spiral Wound Gasket
- Ring Type Joint (RTJ)
- Kammprofile Gasket
- Graphite Gasket
- Non-Asbestos Gasket
Karena itu perhitungan torsi tidak boleh dilakukan tanpa mempertimbangkan spesifikasi gasket.
5. Tekanan dan Temperatur Operasi
Sistem dengan:
- High Pressure
- High Temperature
- Cyclic Loading
- Thermal Expansion
umumnya memerlukan evaluasi lebih lanjut terhadap preload yang dibutuhkan.
Standar Internasional yang Digunakan
Perhitungan tightening torque flange tidak boleh dilakukan berdasarkan perkiraan semata.
Beberapa standar yang menjadi referensi utama adalah:
ASME PCC-1
ASME PCC-1 merupakan salah satu standar paling banyak digunakan dalam kegiatan bolting flange.
Standar ini membahas:
- Bolt stress.
- Gasket seating.
- Assembly procedure.
- Bolt tightening sequence.
- Joint integrity.
Banyak owner facility mewajibkan seluruh pekerjaan flange critical mengikuti pedoman ini.
ASME B16 Series
Digunakan untuk menentukan:
- Dimensi flange.
- Rating flange.
- Tekanan desain.
- Spesifikasi sambungan.
Standar ini sering digunakan bersamaan dengan PCC-1.
API Standards
Pada sektor migas, berbagai standar API digunakan sebagai acuan tambahan untuk menjaga integritas sambungan perpipaan dan pressure vessel.
Standar API membantu memastikan bahwa proses pengencangan mendukung keandalan fasilitas selama masa operasi.
Regulasi K3 dan HSE
Selain aspek engineering, pekerjaan bolting harus memenuhi persyaratan:
- Permit To Work.
- Job Safety Analysis (JSA).
- Hazard Identification Risk Assessment (HIRA).
- Lock Out Tag Out (LOTO).
- Mechanical Isolation Procedure.
Tujuannya adalah mencegah kecelakaan kerja selama proses maintenance maupun shutdown.
Tabel Standar Torsi Baut (Referensi Umum)
Berikut contoh tabel standar torsi baut yang sering dijadikan referensi awal. Nilai aktual wajib diverifikasi berdasarkan material baut, gasket, pelumasan, dan standar owner facility.
| Diameter Baut | Material B7 | Estimasi Torque |
| M16 | ASTM A193 B7 | 150–250 Nm |
| M20 | ASTM A193 B7 | 300–450 Nm |
| M24 | ASTM A193 B7 | 600–800 Nm |
| M27 | ASTM A193 B7 | 900–1200 Nm |
| M30 | ASTM A193 B7 | 1400–1800 Nm |
Catatan: Nilai di atas hanya referensi umum dan tidak boleh digunakan sebagai dasar desain final tanpa perhitungan engineering yang sesuai.

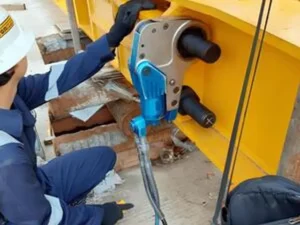

Mengapa Hydraulic Torque Wrench Banyak Digunakan?
Ketika kebutuhan torsi mencapai ratusan hingga ribuan Newton-meter, penggunaan torque wrench manual sering kali tidak lagi efektif.
Karena itu industri lebih banyak menggunakan hydraulic torque wrench yang mampu menghasilkan preload lebih akurat dan konsisten.
Untuk proyek shutdown, turnaround, maupun maintenance kritikal, banyak perusahaan menggunakan layanan profesional seperti Jasa Hydraulic Torque Wrench untuk memastikan proses pengencangan sesuai standar ASME PCC-1 dan spesifikasi engineering yang berlaku.
Metode Tightening Torque Flange yang Direkomendasikan
Menghasilkan nilai torsi yang benar saja belum cukup untuk menjamin integritas sambungan flange. Proses pengencangan juga harus dilakukan menggunakan pola (tightening sequence) dan tahapan (multi-stage tightening) yang benar agar distribusi gaya penjepit merata pada seluruh baut.
1. Gunakan Pola Cross Pattern (Star Pattern)
Standar ASME PCC-1 merekomendasikan pengencangan baut secara menyilang (cross pattern atau star pattern) untuk meminimalkan distorsi flange.
Keuntungan metode ini antara lain:
- Distribusi beban lebih merata.
- Mengurangi potensi flange cocking.
- Menekan risiko kebocoran pada gasket.
- Meningkatkan konsistensi bolt preload.
2. Lakukan Pengencangan Bertahap
Pengencangan sebaiknya tidak langsung mencapai torsi akhir, tetapi dilakukan secara bertingkat, misalnya:
| Tahap | Persentase Torsi |
|---|---|
| Tahap 1 | 30% |
| Tahap 2 | 60% |
| Tahap 3 | 100% |
| Final Pass | 100% (Clockwise Verification) |
Pendekatan bertahap membantu gasket duduk secara merata dan mengurangi ketidakseimbangan gaya antar baut.
3. Verifikasi Hasil Pengencangan
Setelah seluruh baut mencapai nilai torsi yang ditentukan, lakukan final verification pass untuk memastikan tidak ada baut yang kehilangan preload akibat redistribusi gaya selama proses tightening.
Kesalahan Umum dalam Menghitung Torsi Baut Flange
Beberapa kesalahan berikut masih sering ditemukan di lapangan dan dapat memengaruhi keandalan sambungan:
Menggunakan Nilai Torsi dari Proyek Lain
Setiap sambungan memiliki karakteristik berbeda, seperti:
- Ukuran flange.
- Material baut.
- Jenis gasket.
- Tekanan operasi.
- Temperatur operasi.
- Kondisi pelumasan.
Menggunakan nilai torsi dari proyek lain tanpa evaluasi engineering dapat menghasilkan preload yang tidak sesuai.
Mengabaikan Kondisi Pelumasan
Pelumas memengaruhi koefisien gesekan. Dua baut dengan spesifikasi yang sama dapat menghasilkan preload berbeda apabila kondisi permukaannya berbeda.
Tidak Melakukan Kalibrasi Alat
Hydraulic torque wrench maupun manual torque wrench harus dikalibrasi secara berkala untuk menjaga akurasi pengencangan. Alat yang tidak terkalibrasi berisiko menghasilkan nilai torsi yang menyimpang dari target.
Menggunakan Pola Tightening yang Salah
Pengencangan secara berurutan searah jarum jam tanpa pola silang dapat menyebabkan distribusi gaya tidak merata sehingga meningkatkan risiko kebocoran.
Implementasi Standar Bolting di Industri
Pada proyek Oil & Gas, Refinery, Petrochemical, Power Plant, maupun fasilitas industri berat lainnya, proses bolting tidak hanya berfokus pada pengencangan baut, tetapi juga pada pengendalian kualitas dan keselamatan kerja.
Implementasi yang baik umumnya mencakup:
- Perhitungan bolt preload berdasarkan data engineering.
- Penggunaan hydraulic torque wrench yang sesuai kapasitas.
- Alat ukur dan torque wrench yang telah terkalibrasi.
- Penerapan prosedur sesuai ASME PCC-1, API, dan sistem K3 perusahaan.
- Dokumentasi hasil pengencangan untuk keperluan inspeksi dan audit.
Untuk pekerjaan dengan kebutuhan akurasi tinggi, penggunaan layanan profesional seperti layanan Hydraulic Torque Wrench dari PT Kurnia Global Energi dapat membantu memastikan setiap sambungan flange memenuhi spesifikasi teknis dan standar keselamatan yang berlaku.
PT Kurnia Global Energi: Solusi Profesional untuk Pekerjaan Bolting Industri
Keberhasilan proses bolting tidak hanya ditentukan oleh rumus atau alat yang digunakan, tetapi juga oleh kompetensi personel yang mengoperasikannya.
PT Kurnia Global Energi (KGE) mendukung berbagai proyek industri dengan pendekatan yang mengutamakan keselamatan, kualitas, dan kepatuhan terhadap standar internasional.
Keunggulan KGE meliputi:
- Teknisi bersertifikasi BNSP dan berpengalaman di sektor migas.
- Penerapan compliance K3 yang ketat pada setiap proyek.
- Hydraulic torque wrench dan peralatan pendukung yang terkalibrasi.
- Dukungan mobilisasi cepat untuk berbagai wilayah operasional.
- Pengalaman menangani pekerjaan maintenance, shutdown, turnaround, dan konstruksi.
Layanan PT Kurnia Global Energi
KGE menyediakan berbagai layanan industri, antara lain:
- Jasa Bolting.
- Flange Management.
- On-site Machining.
- Pipe Cold Cutting & Bevelling.
- Flange Facing.
- Hydrotesting.
- Online Leak Sealing.
- Rental Alat.
Wilayah Operasional PT Kurnia Global Energi
Apabila proyek Anda berada di salah satu wilayah berikut, tim KGE siap memberikan dukungan teknis sesuai kebutuhan pekerjaan.
| Wilayah | Kota Target |
|---|---|
| DKI Jakarta | Jakarta |
| Kalimantan Timur | Balikpapan |
| Jambi | Jambi |
| Jawa Barat | Cirebon |
| Jawa Timur | Cepu |
| Sumatera Selatan | Palembang |
| Kepulauan Riau | Natuna |
| Papua Barat | Tangguh |
| Riau | Dumai |
| Riau | Pekanbaru |
| Kalimantan Timur | Bontang |
| Papua Barat Daya | Sorong |
| Sulawesi Tengah | Luwuk |
| Jawa Timur | Bojonegoro |
| Jawa Tengah | Pekalongan |
| Jawa Timur | Surabaya |
| Aceh | Aceh |
| Jawa Tengah | Cilacap |
| Sulawesi Selatan | Makassar |
| Jawa Barat | Bekasi |
| Jawa Barat | Depok |
| Banten | Tangerang |
| Jawa Barat | Bogor |
| Sulawesi Tengah | Donggi-Senoro |
FAQ
1. Apakah rumus torque wrench selalu sama untuk semua baut flange?
Tidak. Nilai torsi dipengaruhi oleh diameter baut, material, jenis gasket, faktor gesekan (nut factor), kondisi pelumasan, serta target preload. Oleh karena itu, setiap sambungan memerlukan evaluasi engineering sesuai standar yang berlaku.
2. Standar apa yang paling banyak digunakan untuk tightening torque flange?
Dalam industri minyak dan gas, ASME PCC-1 menjadi salah satu acuan utama untuk perakitan sambungan flange. Standar ini sering digunakan bersama ASME B16 Series, API, dan prosedur internal perusahaan.
3. Mengapa hydraulic torque wrench lebih direkomendasikan dibanding torque wrench manual?
Hydraulic torque wrench mampu menghasilkan torsi yang lebih tinggi dengan tingkat akurasi dan konsistensi yang lebih baik, sehingga sangat sesuai untuk flange berukuran besar dan aplikasi bertekanan tinggi.
4. Apakah semua teknisi boleh melakukan pekerjaan bolting?
Idealnya, pekerjaan bolting dilakukan oleh personel yang telah mendapatkan pelatihan dan memiliki kompetensi sesuai kebutuhan proyek. Pada industri migas, sertifikasi serta pemahaman terhadap prosedur K3 menjadi nilai tambah untuk menjaga keselamatan dan kualitas pekerjaan.
5. Mengapa kalibrasi torque wrench sangat penting?
Kalibrasi memastikan bahwa nilai torsi yang diterapkan sesuai dengan nilai yang direncanakan. Torque wrench yang tidak terkalibrasi dapat menyebabkan under-tightening atau over-tightening yang berpotensi mengganggu integritas sambungan flange.
Kesimpulan
Memahami cara menghitung torsi baut flange merupakan bagian penting dalam menjaga keandalan sambungan perpipaan pada industri oil & gas, refinery, dan heavy industry. Perhitungan yang benar harus mempertimbangkan rumus torque wrench, faktor gesekan, spesifikasi baut, jenis gasket, serta standar seperti ASME PCC-1, API, dan prosedur K3.
Selain menggunakan tabel standar torsi baut sebagai referensi awal, setiap proyek tetap memerlukan verifikasi engineering agar nilai tightening torque flange sesuai dengan kondisi operasi dan spesifikasi sistem. Dengan penerapan metode yang tepat, risiko kebocoran, kerusakan material, dan downtime dapat diminimalkan secara signifikan.
